Водогрейные котлы серии "КВр" (ГОСТ 30735-2001, ТУ 4931-006-76373620-2007, ТУ 4931-007-76373620-2007)

Перейти в раздел Достижения компании Перейти в раздел Достижения компании Перейти в раздел Достижения компании Перейти в раздел Достижения компании


Введение. Назначение котлов КВр

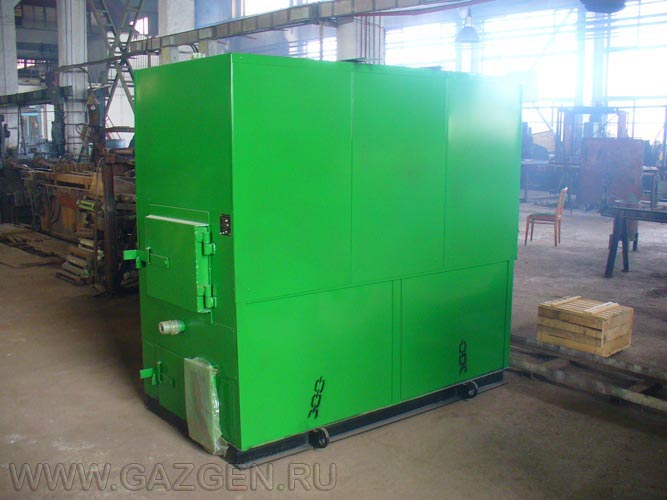

Модификации стальных водогрейных котлов КВр.Модификации стальных водогрейных котлов КВр.

1. Выход воды, 2. Ловитель чалки, 3. Дверца для загрузки кускового топлива, 4. Дверца зольника, 5. Заглушка патрубка подачи воздуха, 6. Патрубок подачи воздуха, 7. Транспортная проушина, 8. Газоход для сопряжения с вихревой топкой (газогенератором), 9. Вход воды, 10. Люк чистки конвективного блока, 11. Выход дымовых газов, 12. Патрубок подачи воздуха с заслонкой.



Котел является ключевым элементом системы отопления, ее «сердцем», именно с выбора котла начинается процесс создания неповторимой атмосферы комфорта. Современный котел - это сложный прибор, оснащенный умной автоматикой. Выбор его определяется многими параметрами:

  • тип отапливаемого объекта (жилое помещение, производственное здание, технологическое оборудование...);
  • требуемая тепловая мощность;
  • вид топлива (уголь, газ, дрова, отходы...);
  • тип теплоносителя (вода, пар, воздух...);

Мы помогаем подобрать оптимальный вариант котлов в соответствии с Вашими требованиями. При этом мы всегда заботимся о сохранении Ваших денег, не предлагая платить за то, в чем нет необходимости.

Стальной водогрейный котел КВр теплопроизводительностью от 0,125МВт до 1МВт предназначен для получения горячей воды давлением до 0,6 МПа (6,0 кгс/см?) с номинальной температурой до 95 градусов, используемой в системах теплоснабжения помещений бытового и производственного назначения, а также для использования в составе сушильных камер и комплексов.

Сертификат соответствия на котлы серии КВр Сертификат соответствия. Стальные водогрейные котлы серии КВр работающие на дровах прошли обязательную сертификацию. Сертификат соответствия на котлы серии КВр Сертификат соответствия. Стальные водогрейные котлы серии КВр работающие на угле прошли обязательную сертификацию.

Удачная конструкция этих котлов позволила создать на их базе одно- и двухагрегатные котельные установки. Счастливый обладатель такой котельной раз и навсегда становится независимым от сторонних теплосетей, что в наше энергетически сложное время дает несомненную выгоду в равной мере как промышленным предприятиям, так и владельцам зданий жилого фонда.

Котел работающий в составе отпительной системы способен утилизировать различные отходы деревообрабатывающей промышленности (опилки, стружка, щепа и т.д.), мебельных комбинатов (ДСП и ЛДСП), пищевой промышленности (лузга подсолнечника, лузга риса и т.д.), птицефабрик (бройлерный куриный помет и т.п.).

Простые, надежные, безопасные - котлы нашего производства стоят в отрасли на одном из первых мест по критерию цена/качество. Если же говорить отдельно о качестве - то, котел ни в чем не уступает зарубежным аналогам. Высокие эксплуатационные характеристики и безопасность котлов подтверждены сертификатами Российской Федерации.



Написать письмо, задать вопрос.


Технические характеристики дровяных, газогенераторных котлов и котлов систем утилизации

Сертификат соответствия на котлы серии КВр Водогрейный котел серии КВр Водогрейный котел серии КВр
Показатель Котел КВр-125Д
Котел КВр-125ДГ
Котел КВр-125У
Котел КВр-250Д
Котел КВр-250ДГ
Котел КВр-250У
Котел КВр-400Д
Котел КВр-400ДГ
Котел КВр-400У
Котел КВр-630Д
Котел КВр-630ДГ
Котел КВр-630У
Котел КВр-800Д
Котел КВр-800ДГ
Котел КВр-800У
Котел КВр-1000Д
Котел КВр-1000ДГ
Котел КВр-1000У
Номинальная тепловая мощность котла, МВт (Гкал/ч) 0,125 (0,1) 0,25 (0,215) 0,4 (0,34) 0,63 (0,54) 0,8 (0,68) 1,0 (0,86)
КПД котла,%, не менее 80 80 81 82 82 82
Рабочее давление воды, МПа (кгс/см²) не более 0,6 (6,0)
Вид топлива Опилки, дрова, отходы древесины, щепа, кора, торф и др
Номинальная температура воды, град С
на входе котла
на выходе котла
70
95
Объем водяного тракта, м³ 0,009 0,02 0,57 0,71 0,87 0,95
Объем топки котла, м³ 0,37 1,02 1,08 3,03 4,2 4,6
Площадь колосниковой решетки котла, м² 0,4 0,8 1,55 2,17 2,6 3,1
Площадь поверхности нагрева, м²
топка/конвективный блок
4,85/5,3 10/7,2 15,1/18 20,6/23 24,4/24 26,8/26
Гидравлическое сопротивление, МПа (кгс/см²) 0,026 (0,26) 0,03 (0,3) 0,038 (0,38) 0,046 (0,46) 0,058 (0,58) 0,072 (0,72)
Расход топлива, кг/ч, не менее
опилки с относительной влажностью 30-60%
дрова с влажностью в среднем 33%
торф (брикет)

55
37
40

107
74
81

170
118
129

270
186
204

342
236
259

428
296
324
Расход воздуха, м³/ч
опилки
дрова
торф

135
125
130

270
250
260

432
400
416

680
630
655

864
800
832

1080
1000
1040
Требуемое разряжение за котлом, Па 50 60 65 65 70 70
Габаритные размеры котла, мм, не более:
длина
ширина
высота
1770
1050
1360
2380
1240
1630
3000
1500
1860
3050
1820
2130
3500
1820
2130
3700
1910
2130
Масса котла, кг, не более 700 950 2000 2200 2300 3000
Срок службы не менее, лет 10



Написать письмо, задать вопрос.


Технические характеристики антрацитных котлов КВр

Сертификат соответствия на котлы серии КВр Водогрейный котел серии КВр Водогрейный котел серии КВр
Показатель Котел
КВр-125А
Котел
КВр-250А
Котел
КВр-400А
Котел
КВр-630А
Котел
КВр-800А
Котел
КВр-1000А
Номинальная тепловая мощность котла, МВт (Гкал/ч) 0,125 (0,1) 0,25 (0,215) 0,4 (0,34) 0,63 (0,54) 0,8 (0,68) 1 (0,86)
КПД котла,%, не менее 80 80 81 82 82 82
Рабочее давление воды, МПа (кгс/см²) не более 0,6 (6,0)
Вид топлива Сортированный антрацит АО, АК
Расход условного топлива (условная теплота сгорания 29.3 МДж/кг), кг/ч 24 49 78 124 157 196
Номинальная температура воды, град С
на входе котла
на выходе котла
70
95
Номинальный расход воды, т/час 4,25 8,5 14 21 27 34
Температура уходящих газов, град С до 230 220
Объем водяного тракта, м³ 0,071 0,173 0,426 0,561 0,77 0,89
Объем топки котла, м³ 0,35 1,02 2,02 3,52 4,42 4,95
Площадь колосниковой решетки котла, м² 0,26 0,52 0,78 1,04 1,56 1,81
Площадь поверхности нагрева, м²
топка/конвективный блок
3,5/3,4 8,0/5,0 13,0/13,0 18,0/18,0 22/19,5 24/26
Гидравлическое сопротивление, МПа (кгс/см²) 0,03 (0,3) 0,026 (0,26) 0,032 (0,32) 0,04 (0,4) 0,05 (0,5) 0,065 (0,65)
Расход воздуха, м³/ч 240 475 760 1200 1520 1900
Габаритные размеры котла, мм, не более:
длина
ширина
высота
1450
900
1630
2350
1240
1870
2570
1340
2410
2430
1660
2470
3060
1660
2470
3240
1720
2520
Масса котла, кг, не более 1300 2000 2800 3200 4500 5300
Срок службы не менее, лет 10

При использовании других видов твердого топлива (каменный и бурый уголь, угольные и торфяные брикеты, торф, дрова, древесные отходы и т.д.) номинальная теплопроизводительность котла уменьшается в следствие уменьшения теплоты сгорания, а также пониженной эффективности сжигания.

Написать письмо, задать вопрос.


Обвязка котла КВр

Обвязка отопительных систем



1. циркуляционный насос, 2. обратный клапан, 3. трехходовой кран, 4. поворотный затвор, 5. фильтр, 6. манометр, 7. сгон, 8. шаровый кран, 9. распределительный бак, 10. гибкий шланг, 11. воздухосборник, 12. воздухоотводчик, 13. термометр, 14. датчик температуры теплоносителя, 15. предохранительный клапан, 16. прокладка, 17. переходник.



Написать письмо, задать вопрос.
