Автоматические системы управления серий "АСУСК" и "ШТР" (ТУ 4211-003-76373620-2005, ТУ 4211-005-76373620-2005)

Перейти в раздел Достижения компании Перейти в раздел Достижения компании Перейти в раздел Достижения компании Перейти в раздел Достижения компании


Введение

Человеку по натуре свойственно ожидать положительный результат от своей деятельности. Значит, организуя какую-либо работу, производитель стремится создать такое производство, которое было бы технологичным и экономичным, и при этом обеспечивало бы выпуск качественной продукции.

Производитель столярных изделий из древесины, рано или поздно, решает организовать свой сушильный участок, потому что качество выпускаемой продукции из древесины напрямую зависит от качества сушки.

На практике довольно часто встречается такая ситуация: производственники, приобретая сушильную камеру, и, овладев поверхностными знаниями в области сушки древесины, по разным причинам не получают ожидаемого эффекта от её работы. В большинстве случаев это связано с несоблюдением процесса сушки, и, в первую очередь, с несоблюдением режима сушки древесины. Эта проблема решается установкой системы автоматического управления процессом сушки древесины.



Написать письмо, задать вопрос.

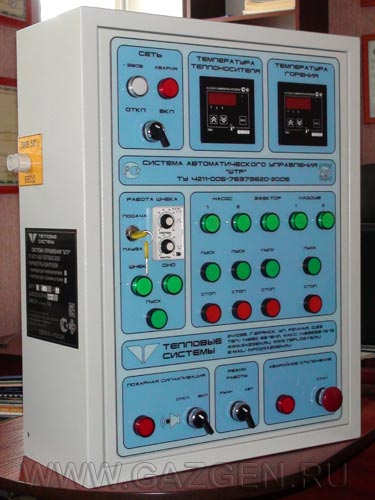

Автоматическая система управления отопительной системой. Серия "ШТР" (ТУ 4211-005-76373620-2005)

Увеличить Увеличить

Специалистами компании разработана автоматическая система управления отопительным оборудованием серии ШТР, задачами которой являются: удержание необходимой температуры теплоносителя (вода или пар), удержание в заданных пределах температуры горения топлива, температуры уходящих газов, поддержание уровня топлива в расходном бункере шнековой подачи, уровня воды в расширительном баке, управление всеми исполнительными механизмами обеспечивающими стабильную работу котельной.

Работа системы управления основана на сравнении заданных величины температур теплоносителя (вода или пар), горения топлива, уходящих газов с фактическими. Работой системы управляет ряд приборов ТРМ-1. Диапазон регулирования (гистерезис) задается оператором. Система способна поддерживать контролируемые пареметры с точностью до 2 градусов. При достижении заданного значения одного контролируемых параметров система корректирует процесс работы котельной: отключает или включает дутьевой вентилятор, прекращает или возобновляет подачу топлива, выключает или запускает вентилятор эжектора, необходимый для создания дополнительного разряжения в котле, вихревой топке (газогенераторе). В результате контролируемые параметры выходят на заданные значения.

Шнековая подача управляется реле времени, с помощью которого выдерживается необходимый режим подачи топлива, в зависимости от установленных режимов: "работа" и "пауза".

Эта система позволяет управлять работой котельной в ручном и автоматическом режиме:

  • подачей топлива;
  • заполнением накопительного бункера (ряд дополнительных шнековых транспортеров);
  • вентилятором наддува;
  • вентилятором эжектора, который необходим для создания дополнительного разряжения в котле или вихревой топке (газогенераторе);
  • системой пожаротушения.

Автоматическая система управления отопительным оборудованием состоит из:

  • блока контроля заданной величины температуры теплоносителя;
  • блока контроля заданной величины температуры горения топлива;
  • блока контроля заданной величины температуры уходящих газов;
  • блока управления шнековой подачей;
  • блока управления электродвигателями (привод шнека, ворошителя, вентилятора наддува, вентилятора эжектора, циркуляционных насосов (основного и резервного);
  • системы пожаротушения, которая включает в себя световую и звуковую сигнализацию, и электромагнитный клапан подачи воды в патрубок шнековой подачи;

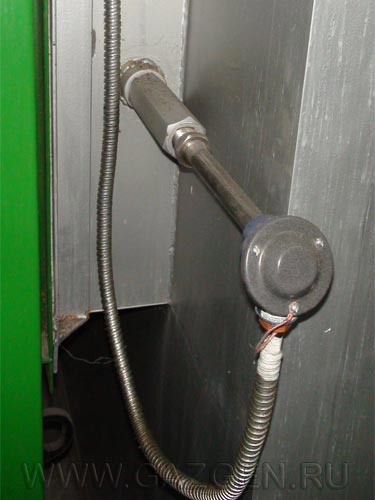

  • датчики температуры.



Сертификат соответствия на устройства автоматического управления отопительным оборудованием серии ШТР Сертификат соответствия на устройства автоматического управления отопительным оборудованием серии ШТР. Санитарно-эпедемиологическое заключение на соответствие устройств автоматического управления
                    отопительным оборудованием серии ШТР требованиям СанПиН 2.2.4.1191-03 Санитарно-эпедемиологическое заключение на соответствие устройств автоматического управления отопительным оборудованием серии ШТР требованиям СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях", СН 2.2.4/2.1.8.562-96 "Шум на рабочих местах, в помещениях жилых, общественных зданий и территории жилой застройки", СП 2.6.1.799-99 (ОСПОРБ) "Основные синитарные правила обеспечения радиационной безопасности". ТУ 4211-005-76373620-2005.

При использование автоматической системы управления отопительным оборудованием серии ШТР человек необходим только для наблюдения за ходом процесса и его корректировки, в случае необходимости.



Написать письмо, задать вопрос.


Автоматическая система управления сушильной камерой. Серия "АСУСК" (ТУ 4211-003-76373620-2005)

Увеличить Увеличить

Режим сушки древесины - это ступенчатая программа поддержания определенной среды (температуры и влажности) в сушильной камере в зависимости от влажности высушиваемой древесины. По мере высыхания древесины среда в сушильной камере изменяется в сторону увеличения температуры с одновременным снижением влажности.

Для того, чтобы правильно соблюдать режим сушки, необходим непрерывный контроль и регулирование двух параметров среды внутри сушильной камеры - температуры и влажности. Эту задачу и выполняет система автоматического управления процессом сушки древесины - автоматика сушильных камер (АСУСК).

Компания "Тепловые системы" предлагает своим заказчикам комплектацию сушильных камер системой автоматического управления сушкой древесины.

Специалисты компании разработали систему автоматического управления сушкой, изготавливают её на основе отечественных и импортных комплектующих и успешно внедряют ее.

Система автоматического управления (АСУСК) предназначена для контроля и управления температурно-влажностными режимами технологического процесса сушки древесины. Основой системы является многофункциональный программируемый контроллер, обладающий широкими возможностями управления технологическим процессом с высокой точностью. Контроллер позволяет хранить в своей энергонезависимой памяти до пяти технологических программ. При отключении электроэнергии после восстановления сети прибор может продолжить выполнение программы с момента остановки, остановиться или начать работу с начала программы. В приборе имеется возможность подключения к персональному компьютеру через сетевой адаптер, что позволяет регистрировать ход процесса сушки, а также осуществлять архивирование измеренных параметров. На цифровом табло системы регулирования отображаются в реальном времени значения режимных параметров - температуры и влажности. Система регулирования позволяет записывать в свою память программы сушки с возможностью их корректировки, в том числе в процессе сушки. Имеется возможность записи в архив значений температуры и влажности по ходу технологического процесса. Работа системы управления основана на сравнении реальных показаний температуры и влажности среды с заданными значениями в программе сушки. В случае отклонения реальных значений от заданных программой система управления выдает соответствующие сигналы на исполнительные механизмы и корректирует процесс.

В качестве исполнительных механизмов применяются 2-х и 3-х ходовые шаровые вентили с электроприводами, осуществляющие количественное регулирование подачи теплоносителя в теплообменники, а также электроприводы воздушных заслонок, регулирующих влагосодержание сушильного агента. Все применяемые исполнительные механизмы производства знаменитой швейцарской фирмы «BELIMO». Они отличаются надежной и бесшумной работой в широком диапазоне температур (-30град.С до +50град.С), а также снабжены автоматической системой защиты от перегрузок и не требуют применения конечных выключателей.





  • В ручном режиме работой исполнительных механизмов можно управлять с передней панели шкафа, при этом на цифровой шкале прибора будут индуцироваться измеряемые параметры (температура и относительная влажность сушильного агента в %), а на передней панели шкафа управления - состояние исполнительных механизмов.
  • Для автоматического режима составляются программы, т.е. весь процесс сушки разбивается на несколько этапов и для каждого этапа устанавливаются свои величины параметров, которые необходимо поддерживать, а также условия перехода с одного этапа на другой и условия окончания процесса.

Автоматика сушильной камеры состоит из:

  • блок управления технологическим процессом;
  • блок управления вентиляторами;
  • блок датчиков с автоматическим доливом бачка психрометра;
  • блок управления парогенератором;
  • трехходовой вентиль с сервоприводом;
  • патрубки приточно-вытяжной системы с заслонками;
  • электроприводы на воздушные заслонки;
  • электроклапаны.
Сертификат соответствия на автоматические системы управления сушильными камерами серии АСУСК Сертификат соответствия на автоматические системы управления сушильными камерами серии АСУСК. Санитарно-эпедемиологическое заключение на соответствие автоматических систем управления
                    сушильными камерами серии АСУСК требованиям СанПиН 2.2.4.1191-03 Санитарно-эпедемиологическое заключение на соответствие автоматических систем управления сушильными камерами серии АСУСК требованиям СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях", СН 2.2.4/2.1.8.562-96 "Шум на рабочих местах, в помещениях жилых, общественных зданий и территории жилой застройки", СП 2.6.1.799-99 (ОСПОРБ) "Основные синитарные правила обеспечения радиационной безопасности". ТУ 4211-005-76373620-2005.

Комплектация сушильной камеры системой автоматического управления процессом сушки дает гарантию соблюдения технологии и режимов сушки древесины, что, в свою очередь, является залогом получения качественного конечного продукта.
